Jak uzupełnić plik do importu stref? Instrukcja dla geodetów

Tak jak pisaliśmy już w artykule: Projekt budowlany w aplikacji BuildiBox - Od tego zacząć, bardzo ważną kwestią w ramach przygotowania projektu infrastrukturalnego do pracy w systemie BuildiBox, jest wgranie kluczowych z punktu widzenia budowy współrzędnych, tworzących odpowiednie strefy. Przedstawiamy instrukcję dla geodetów - jak przygotować plik do importu stref.

Dzięki naszemu rozwiązaniu i pomocy geodety, który współpracuje na kontrakcie, możemy “przenieść” plac budowy do systemu. Uzyskamy w ten sposób kontrolę nad tym czy materiał trafił do odpowiedniego miejsca oraz informacje o ilości dostaw do poszczególnych odcinków.

Jeżeli jesteś osobą zajmującą się obsługą geodezyjną kontraktu - postępuj według poniższego schematu.

  1. Ustal wraz z kontraktem jak mają wyglądać strefy budowy.

Strefa budowy to, tak jak wcześniej pisaliśmy, obszar w ramach projektu budowlanego taki jak: obiekt mostowy, wytwórnia betonu, wytwórnia mas bitumicznych, kopalnia, magazyn kruszyw lub po prostu odcinek trasy głównej. Ważnym jest aby ustalić, czy wykonawca chce nadzorować budowę:

  1. po odcinkach trasy głównej oraz ewentualnych obiektach mostowych

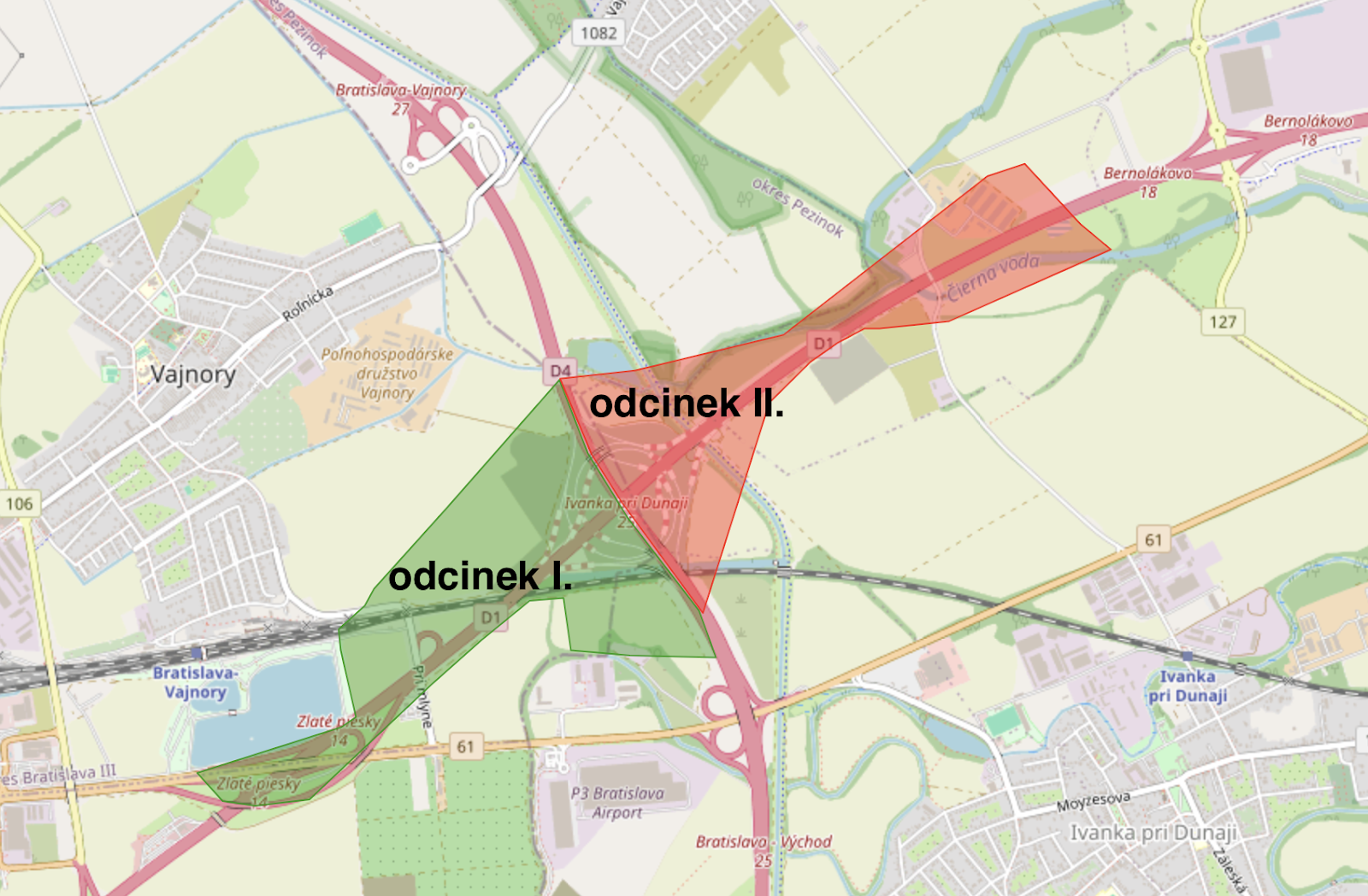

  1. po podzielonych odcinkach budowy, na przykład na dwie części: odcinek I, odcinek II

  1. innym dowolnym układzie stref

2. Pobierz plik *.xls do wypełnienia danymi z projektu.

Jak należy wypełnić plik:

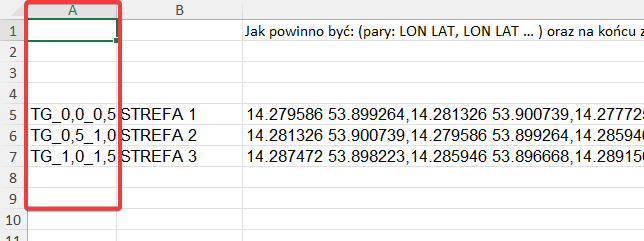

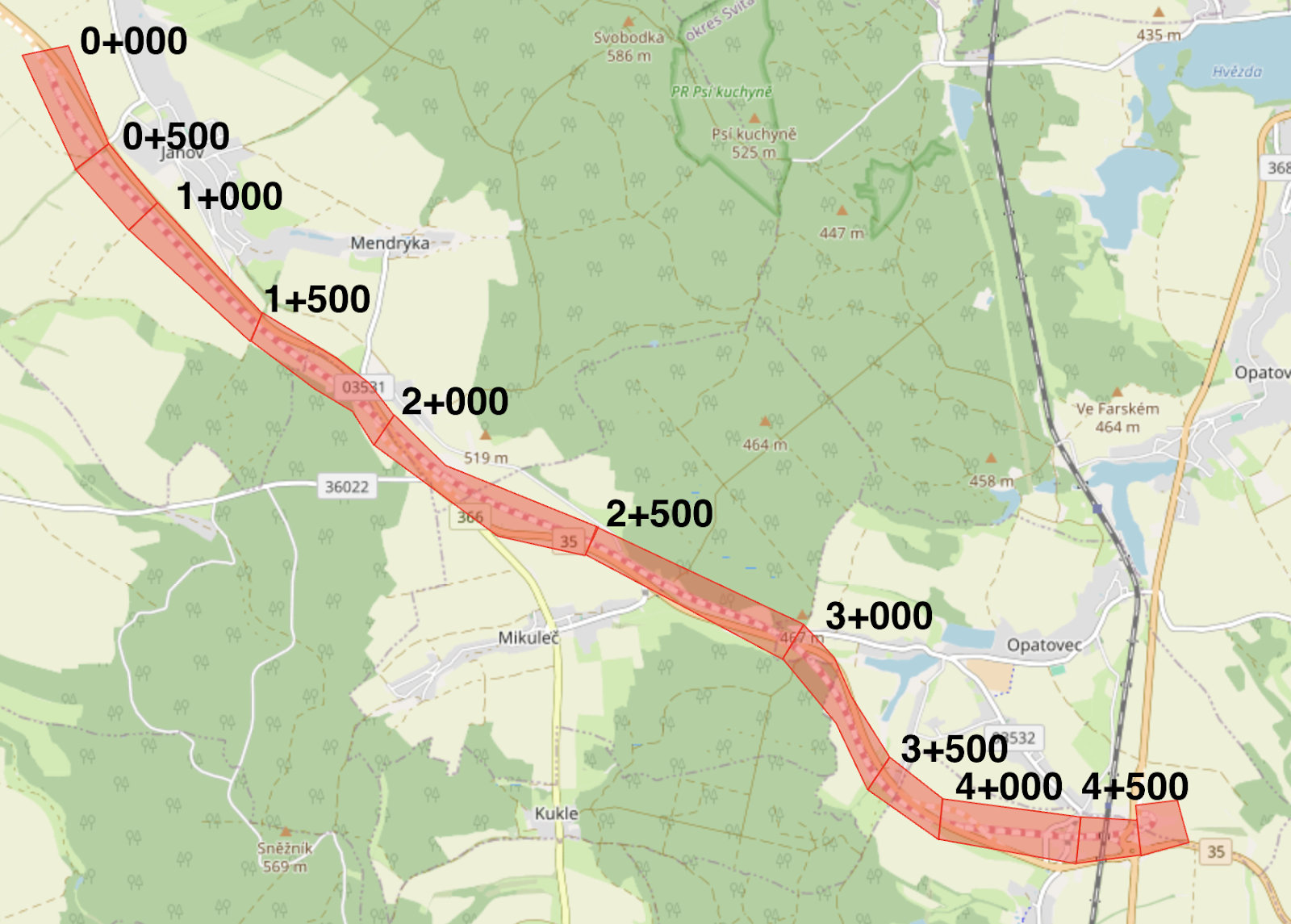

Kolumna A - tutaj wypełnimy nazwę strefy, tak jak chcemy żeby się później pojawiała w rozliczeniach. Jeśli przykładowo zastosujemy sposób podziału budowy na strefy (prostokąty) o długości 500 mb. trasy, to nazwy mogą wyglądać w ten sposób: TG_0,0_0,5 lub Magazyn nr 1.

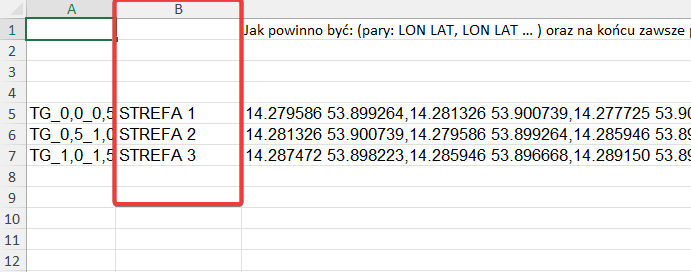

Kolumna B - tu powinny znaleźć się ogólne nazwy stref, przykładowo: STREFA 1, STREFA 2, STREFA 3, …, lub zwykłe numerowanie 1, 2, 3, … .

Kolumna C - w tej kolumnie wypełnij współrzędne każdego jednego obszaru (strefy). Zawsze powinno się iść w kolejności:

SZEROKOŚĆ GEOGRAFICZNA ➡️ DŁUGOŚĆ GEOGRAFICZNA

PAMIĘTAJ!:

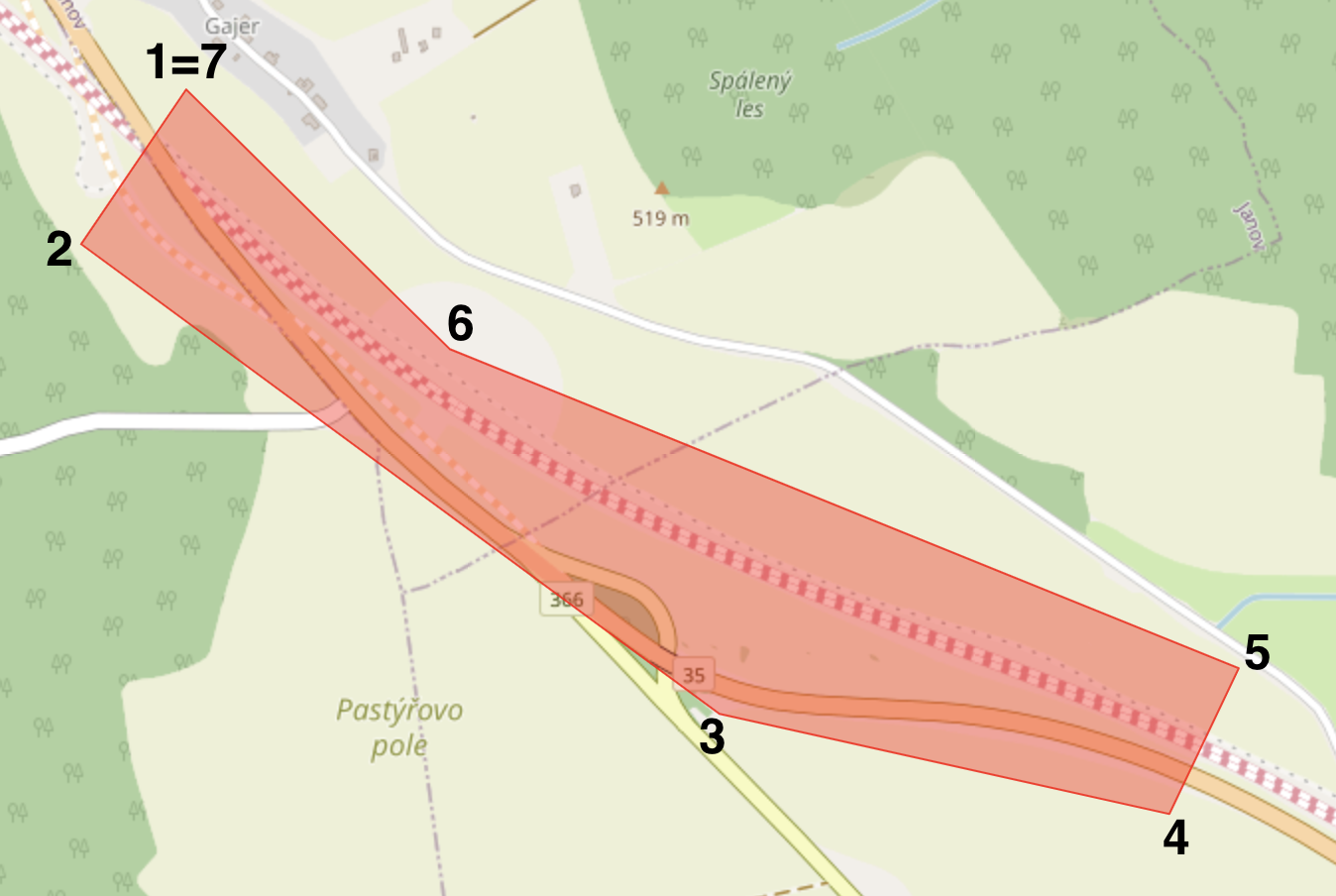

  • pierwszy i ostatni punkt jest taki sam,
  • strefą może być dowolny n-kąt,
  • należy poszerzyć strefy o mniej więcej 30m po każdej ze stron,

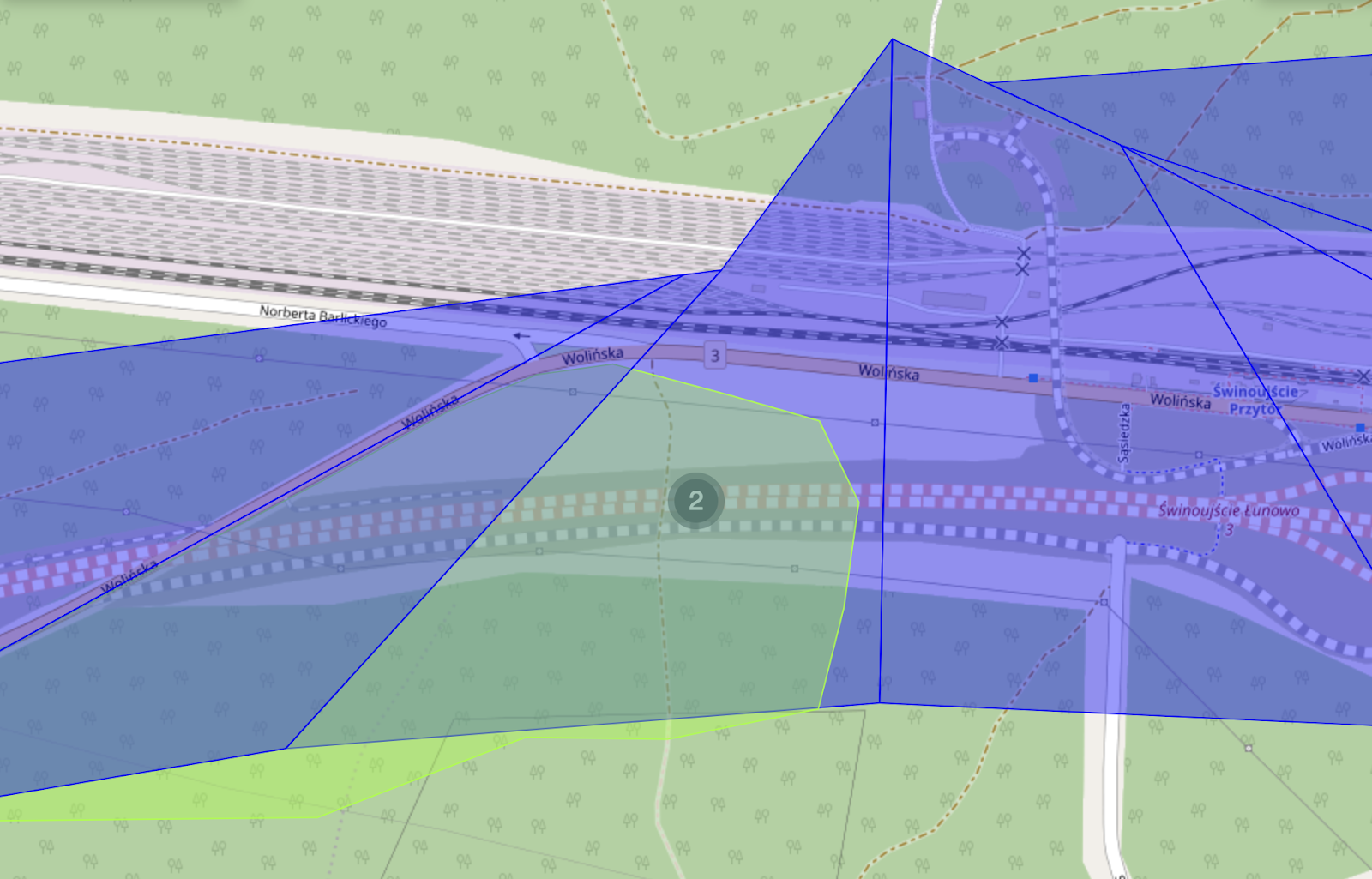

  • strefy mogą być nałożone na siebie (na przykład trasa główna oraz obiekt mostowy), system wybiera wtedy jedną strefę - mniejszą.

Kolumna D - jeżeli wiemy, że dana strefa będzie załadunkową, wpisujemy “TAK”, jeżeli nie będzie nią, pomijamy tą kolumnę i pozostawiamy pustą komórkę.

Kolumna E - jeżeli wiemy, że dana strefa będzie rozładunkową, wpisujemy “TAK”, jeżeli nie będzie nią, pomijamy tą kolumnę i pozostawiamy pustą komórkę.
